Kundenspezifische 17-4 PH geschmiedete Schulterschraube

Kundenspezifische 17-4 PH geschmiedete Schulterschraube

JG stellt die herKundenspezifische 17-4 PH geschmiedete Schulterschraubeaus ausscheidungshärtendem Edelstahl für hochbelastbare Dreh-, Gestänge-, Scharnier- und Bewegungssteuerungsbaugruppen. Im Gegensatz zu einem standardmäßig bearbeiteten Verbindungselement muss dieses Bauteil zunächst geschmiedet werden und dann eine kontrollierte CNC-Bearbeitung, Innensechskantfertigung, Aushärtung und Gewindewalzen nach dem Härten durchlaufen. Der kombinierte Prozess ergibt jeweils17-4 PH geschmiedete SchulterschraubeHohe Festigkeit, zuverlässiges Ermüdungsverhalten und stabile Geometrie für anspruchsvollen Industrieeinsatz.

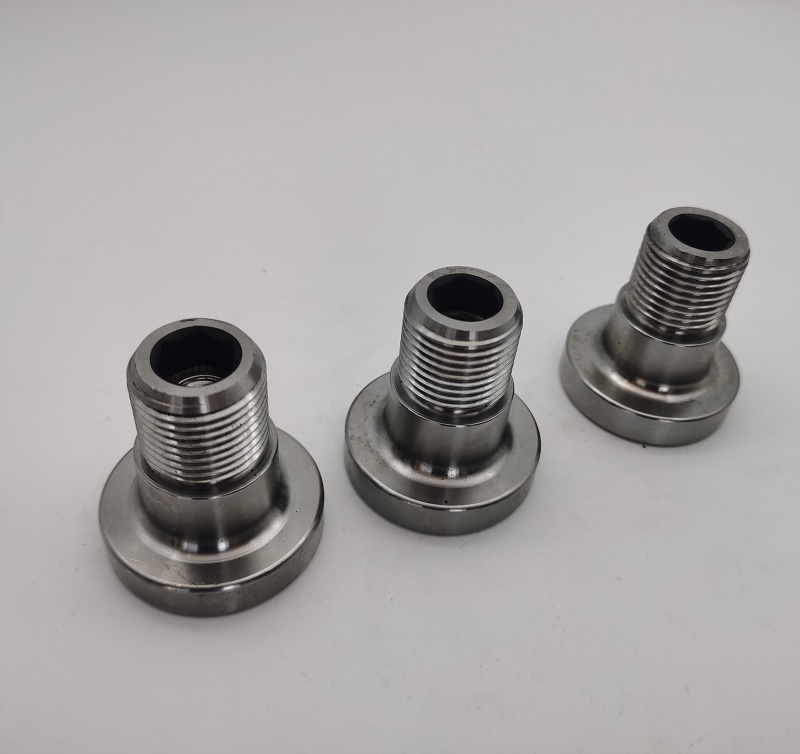

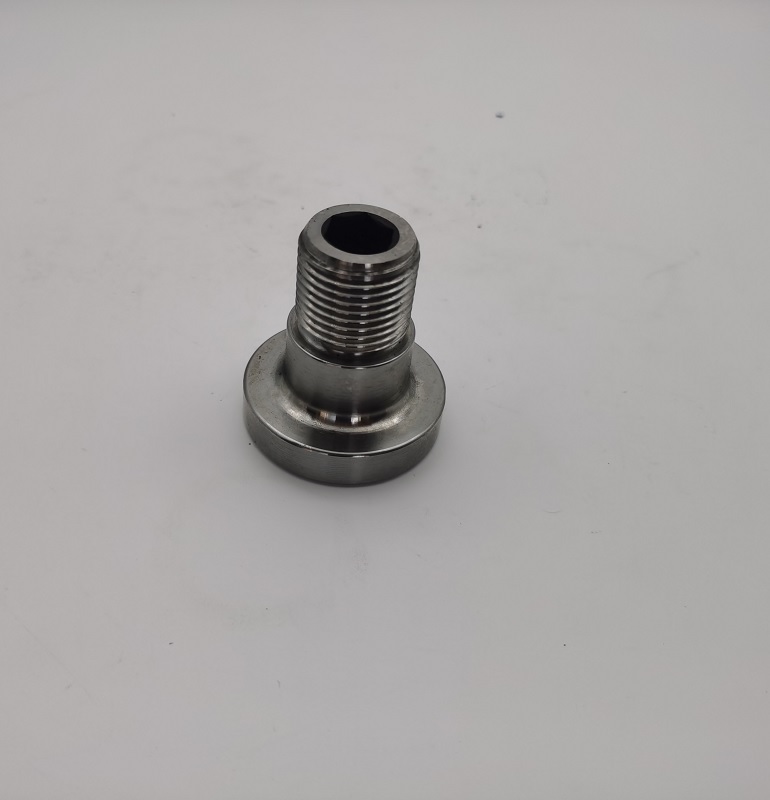

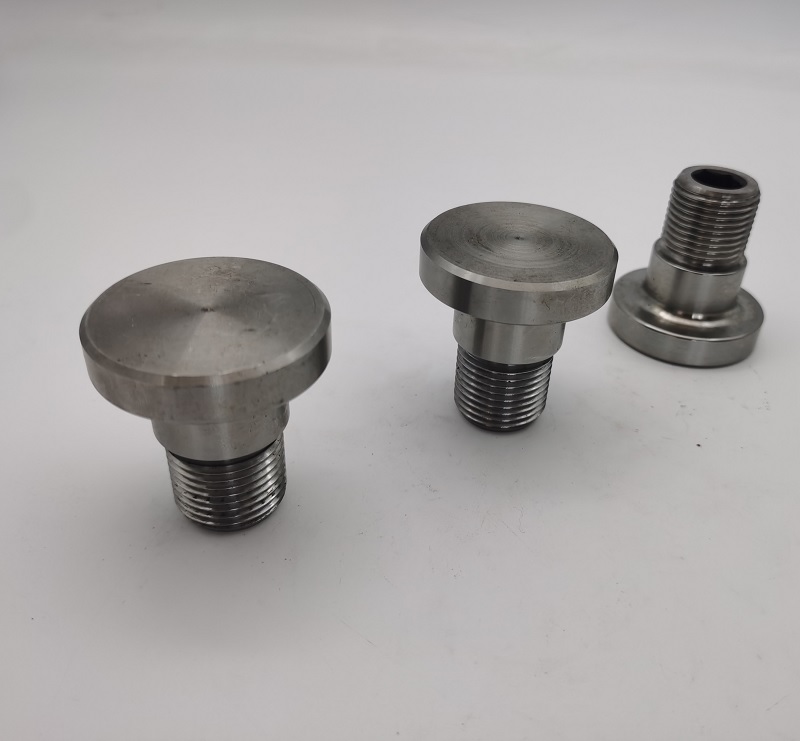

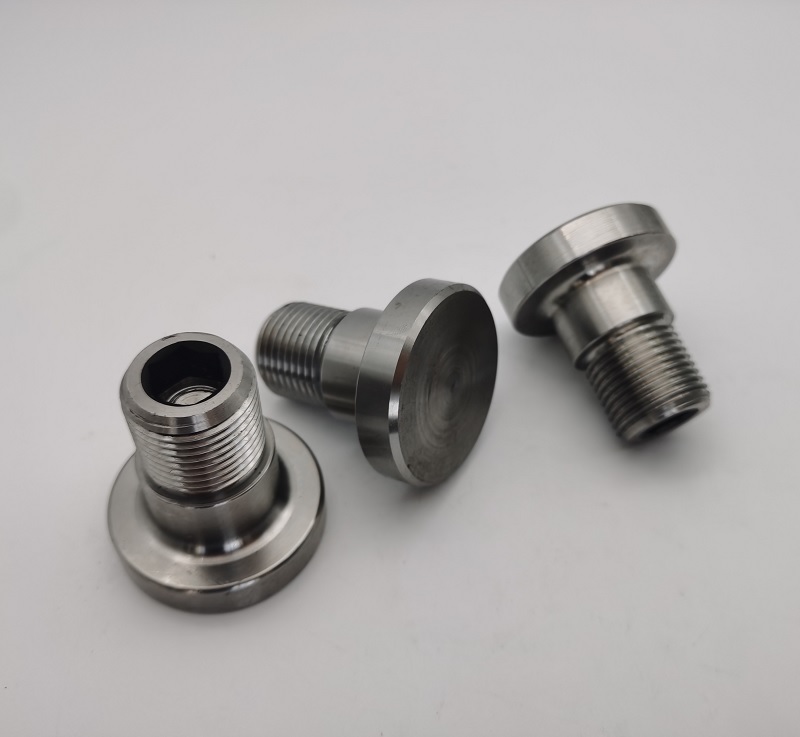

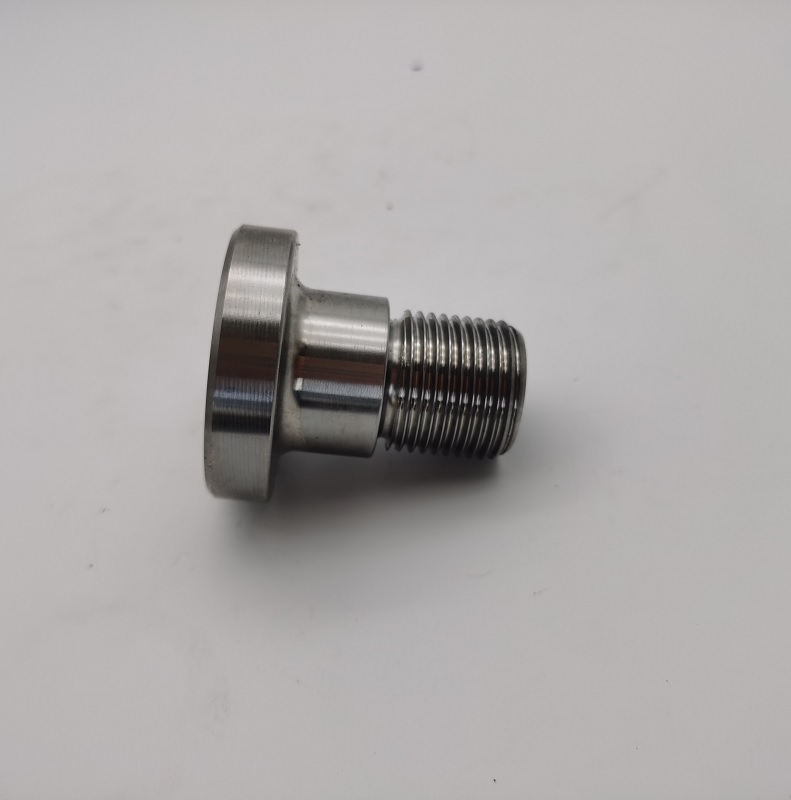

Der17-4 PH geschmiedete Schulterschraubehat einen großen 1,875-Zoll-Kopf, eine Präzisionsschulter mit einem Durchmesser von etwa 1,124-1,127 Zoll und ein 1-12 UNF-Außengewinde der Klasse 3A. Innensechskant, Übergangsradien, Gewindefreistich und Schulterflächen müssen als funktionelle Baugruppe zusammenarbeiten. JG kontrolliert jeden Bezugspunkt und Übergang, um ein wiederholbares Installationsdrehmoment, eine genaue Positionierung und eine lange Lebensdauer zu unterstützen.

Warum das Teil geschmiedet sein muss

Schmieden ist die Grundlage dieser maßgefertigten Schulterschraube. Der Prozess verbessert den Materialfluss durch Kopf und Schulter, anstatt die gesamte Form aus übergroßem Stangenmaterial zu entfernen. Bei hochbelasteten Verbindungselementen trägt der kontrollierte Kornfluss zur Unterstützung der Festigkeit und Schlagfestigkeit am Übergang von Kopf zu Schaft bei. JG plant die Schmiedezugaben sorgfältig, damit beim anschließenden CNC-Drehen alle Funktionsflächen gereinigt werden können, ohne unnötiges Material zu entfernen.

Eine konsistente produzierenMaßgeschneiderte geschmiedete Schulterschraubeerfordert die Kontrolle des Knüppelzustands, der Gesenkfüllung, der Gratentfernung und der Schmiedeausrichtung. Variationen im geschmiedeten Rohling können sich auf die Bearbeitungszugabe, die Schulterkonzentrizität und die endgültige Kopfgeometrie auswirken. Eingehende Schmiedeteile werden daher vor der CNC-Bearbeitung überprüft, damit instabile Rohlinge nicht in spätere Bearbeitungsprozesse gelangen.

CNC-Bearbeitung und Genauigkeit des Innensechskants

Nach dem Schmieden wird der Rohling CNC-gedreht, um Kopffläche, Schulter, Gewinderohling, Fasen, Übergangsradien und Reliefmerkmale herzustellen. Der Schulterdurchmesser und sein Verhältnis zur Gewindeachse sind wichtig, da die Schulter als Lager-, Dreh- oder Positionierungsfläche dienen kann. JG verwendet kontrollierte Werkstückhalte- und Bearbeitungsbezugspunkte, um die Konzentrizität aufrechtzuerhalten und gleichzeitig den geschmiedeten Kopf zu schützen.

Der Innensechskant ist nur am Gewindeende bearbeitet. Seine Größe, Tiefe und Ausrichtung müssen einen zuverlässigen Werkzeugeingriff ermöglichen, ohne die umgebende Wand zu schwächen. Zur Reinigung der Innenecken des Sechskants kann eine optionale Hinterschnittentlastung verwendet werden. Diese Funktion erfordert eine enge Abstimmung zwischen Bohren, Innensechskantbearbeitung und Gewinderohlingsvorbereitung.

H1150/4 Aushärtung

DerSchulterschraube aus Edelstahl 17-4 PHwird vor dem Aushärten in den Zustand A zurückversetzt und dann auf den Zustand H1150/4 wärmebehandelt. Der Referenzzyklus liegt bei 1150 °F für vier Stunden, gefolgt von einer Luftkühlung auf unter 90 °F. Die angegebene Leistung umfasst eine Mindestzugfestigkeit von 135 ksi, eine Mindeststreckgrenze von 110 ksi, eine Härte von 31–35 HRC und eine Schlagfestigkeit von 50 ft-lb.

Wärmebehandlung ist mehr als ein Härtevorgang. Es kann die Geradheit, die Schultergröße, den Gewinderohlingsdurchmesser und die Passform des Innensechskants beeinflussen. Für eine gleichbleibende Leistung aller17-4 PH geschmiedete SchulterschraubeJG berücksichtigt die Wärmebehandlungsbewegung im Bearbeitungsplan und überprüft kritische Abmessungen nach dem H1150/4-Zyklus. Die Identifizierung von Wärmebehandlungschargen kann mit einer belastungsarmen Markierungsmethode zur Material- und Prozessrückverfolgbarkeit durchgeführt werden.

Gewalzte Gewinde nach dem Härten

Eine große Herausforderung bei der Herstellung ist das Gewinde der Klasse 3A 1-12 UNF, das nach dem Aushärten gewalzt werden muss. Beim Gewindewalzen wird das Profil durch kontrollierte Verschiebung geformt, anstatt Material wegzuschneiden. Bei richtiger Steuerung erzeugt es eine glatte Gewindeoberfläche und einen günstigen Kornfluss, was die Ermüdungsbeständigkeit und eine gleichmäßige Lastübertragung unterstützt.

Rollen ein gehärtetes17-4 PH geschmiedete Schulterschraubeerfordert einen genauen Gewinderohlingsdurchmesser, geeignete Walzbacken und eine stabile Prozesskraft. JG überwacht den Rohling vor dem Walzen und prüft das fertige Gewinde mit kalibrierten Lehren. Der Gewindeauslauf, die Entlastung und der 30-Grad-Steigungsbereich werden ebenfalls kontrolliert, um Störungen bei der Montage zu vermeiden.

Wichtige Herausforderungen bei der Fertigung

• Geschmiedeter Kornfluss:Der Rohling muss die Kopf- und Schultergeometrie ausfüllen und gleichzeitig eine ausreichende Bearbeitungszugabe beibehalten.
• Konzentrizität der Schulter:Die große Schulter muss mit der 1-12 UNF-Gewindeachse ausgerichtet bleiben.
• Wärmebehandlungsstabilität:Bearbeitungszugaben berücksichtigen die Maßbewegung während des H1150/4-Zyklus.
• Gewindewalzen nach dem Härten:Die Größe des Gewinderohlings und die Rollkraft werden für ein funktionsfähiges Gewinde der Klasse 3A kontrolliert.
• Weibliche Hex-Integrität:Sechskantgröße, Tiefe und Wandstärke müssen Drehmomentübertragung und Teilefestigkeit in Einklang bringen.
• Stressarme Rückverfolgbarkeitsmarkierung:Die Identifizierung der Wärmebehandlungscharge erfolgt ohne schädliche Spannungskonzentration.
• Gratfreie Übergänge:Gewindeaussparungen, Innensechskantkanten und Schulterradien sind für eine sichere Montage fertig bearbeitet.

Herstellungsprozess

1. Überprüfung des Edelstahlmaterials 17-4 PH
2. Präzisionsschmieden und Rohlingsvorbereitung
3. CNC-Drehen von Kopf, Schulter und Gewinderohling
4. Bohren und Bearbeiten von Innensechskanten
5. Entgratungs- und Vorwärmebehandlungskontrolle
6. Rückkehr zum Zustand A und H1150/4-Aushärtung
7. 1-12 UNF Klasse 3A Gewindewalzen nach dem Härten
8. Bei Bedarf spannungsarme Kennzeichnung der Chargen
9. Maß-, Gewindelehren- und Härteprüfung
10. Endreinigung und schützende Exportverpackung

Qualitätsprüfung

Kritische Merkmale des17-4 PH geschmiedete Schulterschraubewerden mit Mikrometern, Höhenmessgeräten, Gewindelehren, Härteprüfgeräten und anderen kalibrierten Geräten überprüft. Die Prüfung konzentriert sich auf Schulterdurchmesser, Schulterlänge, Kopfgröße, Konzentrizität, Innensechskantgeometrie, Gewindefunktion, Reliefdetails und Wärmebehandlungsergebnisse. Je nach Projektanforderungen stehen Materialzertifikate, Wärmebehandlungsprotokolle und Maßkontrollberichte zur Verfügung.

Anwendungen

• Industrietor- und Verladesysteme
• Drehgelenke und Gestänge für schwere Maschinen
• Bewegungssteuerungsbaugruppen
• Hydraulische und mechanische Ausrüstung
• Hochbelastbare Scharnierverbindungen
• Kundenspezifische OEM-Strukturbaugruppen

Warum JG wählen?

JG vereint Schmiedekoordination, präzise CNC-Bearbeitung, kontrollierte Wärmebehandlung und Gewindewalzen in einem verwalteten Produktionsweg. Dies ist besonders wichtig für Teile, bei denen Festigkeit, Schulterpassung und Gewindeleistung von der richtigen Arbeitsabfolge abhängen. Für OEM-Programme können Prototypenvalidierung, Chargenproduktion, Prozessrückverfolgbarkeit und Inspektionsdokumentation bereitgestellt werden.

Senden Sie JG Ihre Zeichnung, Ihren Jahresbedarf und Ihre Inspektionsanforderungen für ein Angebot. DerKundenspezifische 17-4 PH geschmiedete Schulterschraubekönnen gemäß Ihren angegebenen Abmessungen, Markierungen, Wärmebehandlungsbedingungen und Anforderungen an die Qualitätsdokumentation hergestellt werden.
