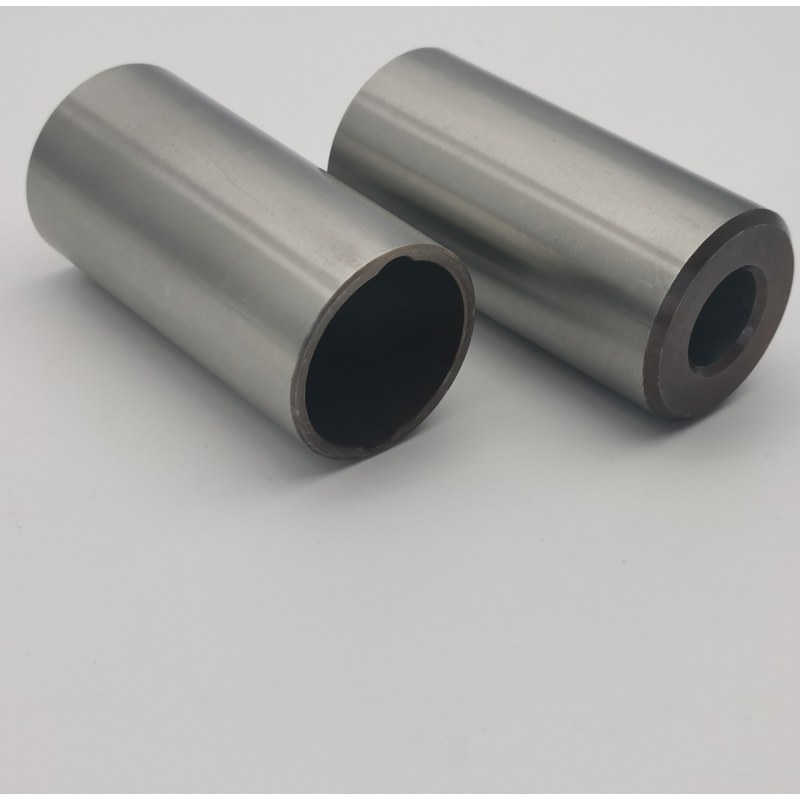

17-4PH Präzisions-Bodensägen-Verlängerungswelle

JG stellt die präzisionsgeschliffene Sägeverlängerungswelle 17-4PH aus massivem Edelstahlstangenmaterial für Säbelsägenverlängerungsbaugruppen und andere lineare Bewegungssysteme mit hoher Belastung her. CNC-Drehen, Präzisionsbohren, Wärmebehandlung und Fertigschleifen werden kombiniert, um den Außendurchmesser, die Innenbohrung, die Oberflächengüte und die Endmerkmale zu steuern.

Diese präzisionsgeschliffene Sägeverlängerungswelle 17-4PH wurde für Anwendungen entwickelt, bei denen Verschleißfestigkeit, Dimensionsstabilität und wiederholbare Gleit- oder Drehpassung von entscheidender Bedeutung sind. Das fertige Bauteil wird auf 40–45 HRC wärmebehandelt und vor der Endkontrolle werden alle Grate und scharfen Kanten entfernt.

Technischer Wert

Das anspruchsvollste Merkmal ist die auf 0,5636–0,5638 Zoll spezifizierte Präzisionsbohrung, ein Gesamttoleranzbereich von nur 0,0002 Zoll. JG erstellt stabile Bearbeitungsbezüge aus Stangenmaterial, kontrolliert den Wärmebehandlungsverzug und bearbeitet kritische Durchmesser nach dem Härten. Dieser Prozess trägt dazu bei, das Verhältnis zwischen geschliffenem Außendurchmesser und Präzisionsbohrung aufrechtzuerhalten.

Der Außendurchmesser beträgt 1,235 +/- 0,005 Zoll mit einer maximalen Oberflächengüte von 16 µZoll Ra. Durch das Präzisionsschleifen erhält die präzisionsgeschliffene Sägeverlängerungswelle 17-4PH eine gleichmäßige zylindrische Oberfläche für zuverlässigen Sitz und reduzierten Verschleiß. Zwei gegenüberliegende Entlastungsmerkmale und kontrollierte 45-Grad-Fasen werden bearbeitet und entgratet, um die zusammenpassenden Teile während der Montage zu schützen.

Technische Spezifikationen

Herstellungsprozess

• 17-4PH-Stangenbestandskontrolle und Überprüfung der Rückverfolgbarkeit
• Schneiden und CNC-Schruppdrehen
• Präzisionsbohren und Aufbohren von abgestuften Innendurchmessern
• Bearbeitung von gegenüberliegenden Freistellungen und 45-Grad-Fasen
• Wärmebehandlung auf 40-45 HRC
• Fertigschleifen kritischer zylindrischer Flächen
• Präzise Bohrungsgrößenbestimmung und Dimensionsüberprüfung
• Kontrolliertes Entgraten und Kantenverrunden
• Endreinigung, Inspektion und Schutzverpackung

Herausforderungen bei der hochpräzisen Fertigung

Eine Wärmebehandlung kann Geradheit, Rundheit und Bohrungsgröße verändern. Für diese 17-4PH präzisionsgeschliffene Sägeverlängerungswelle sind Bearbeitungszugabe und Prozesssequenz so geplant, dass kritische Oberflächen nach dem Härten bearbeitet werden können. Die Schleifparameter werden kontrolliert, um Hitzestau, Schleifbrand und unerwünschte Konizitäten zu vermeiden.

Der dünnwandige Abschnitt und die abgestufte Innengeometrie erfordern zudem eine stabile Befestigung. JG verwendet kontrollierte Klemmung und Inspektion zwischen den Arbeitsgängen, um Verformungen zu reduzieren. Bohrungsgröße, Außendurchmesser, Rundheit, Rundlauf und Oberflächenrauheit werden mit kalibrierten Messgeräten überprüft.

Qualitätskontrolle

Die Qualitätsprüfung für jede präzisionsgeschliffene Welle umfasst Materialidentität, Wärmebehandlungshärte, Gesamtlänge, Außendurchmesser, Stufenbohrungsabmessungen, Fasen, gegenüberliegende Reliefmerkmale und Kantenzustand. Die Präzisionsbohrung von 0,5636–0,5638 Zoll wird mit geeigneten hochauflösenden Bohrungsmessgeräten überprüft, während die geschliffene Oberfläche von 16 µZoll Ra mit einem Oberflächenrauheitsmessgerät überprüft wird.

Prüfberichte, Materialzertifikate und Härteaufzeichnungen können je nach Kundenwunsch geliefert werden. Jede 17-4PH Präzisions-Schleifsägen-Verlängerungswelle wird gereinigt und einer Sichtprüfung unterzogen, um zu bestätigen, dass die Oberfläche frei von Graten, scharfen Kanten, Verunreinigungen und Handhabungsschäden ist.

Anwendungen

• Verlängerungsbaugruppen für Säbelsägen
• Industrielle Schneidausrüstung
• Hochbelastbare Linearbewegungssysteme
• Getriebekomponenten für Elektrowerkzeuge
• Präzisionsmechanische Hülsen und Wellen
• Kundenspezifische OEM-Maschinen

Warum JG wählen?

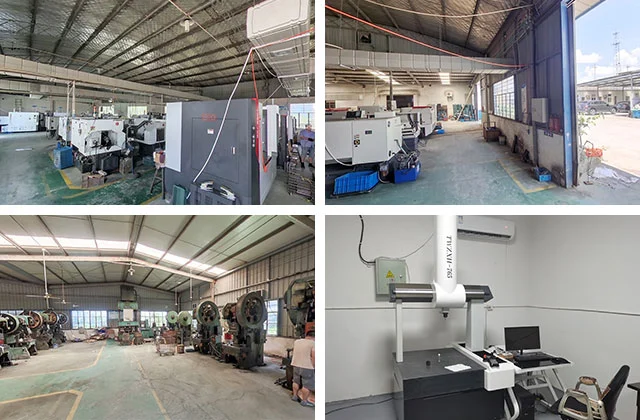

JG vereintStangenbearbeitung, CNC-Drehen, Präzisionsbohren, Koordinierung der Wärmebehandlung und Schleifen in einem kontrollierten OEM-Programm. Unser Engineering-Team unterstützt die Überprüfung von Zeichnungen, die Validierung von Prototypen, die Inspektionsplanung und die Wiederholungsproduktion. Senden Sie JG Ihre Zeichnung und den jährlichen Bedarf für ein Angebot für eine maßgeschneiderte 17-4PH-Präzisions-Bodensägen-Verlängerungswelle.
