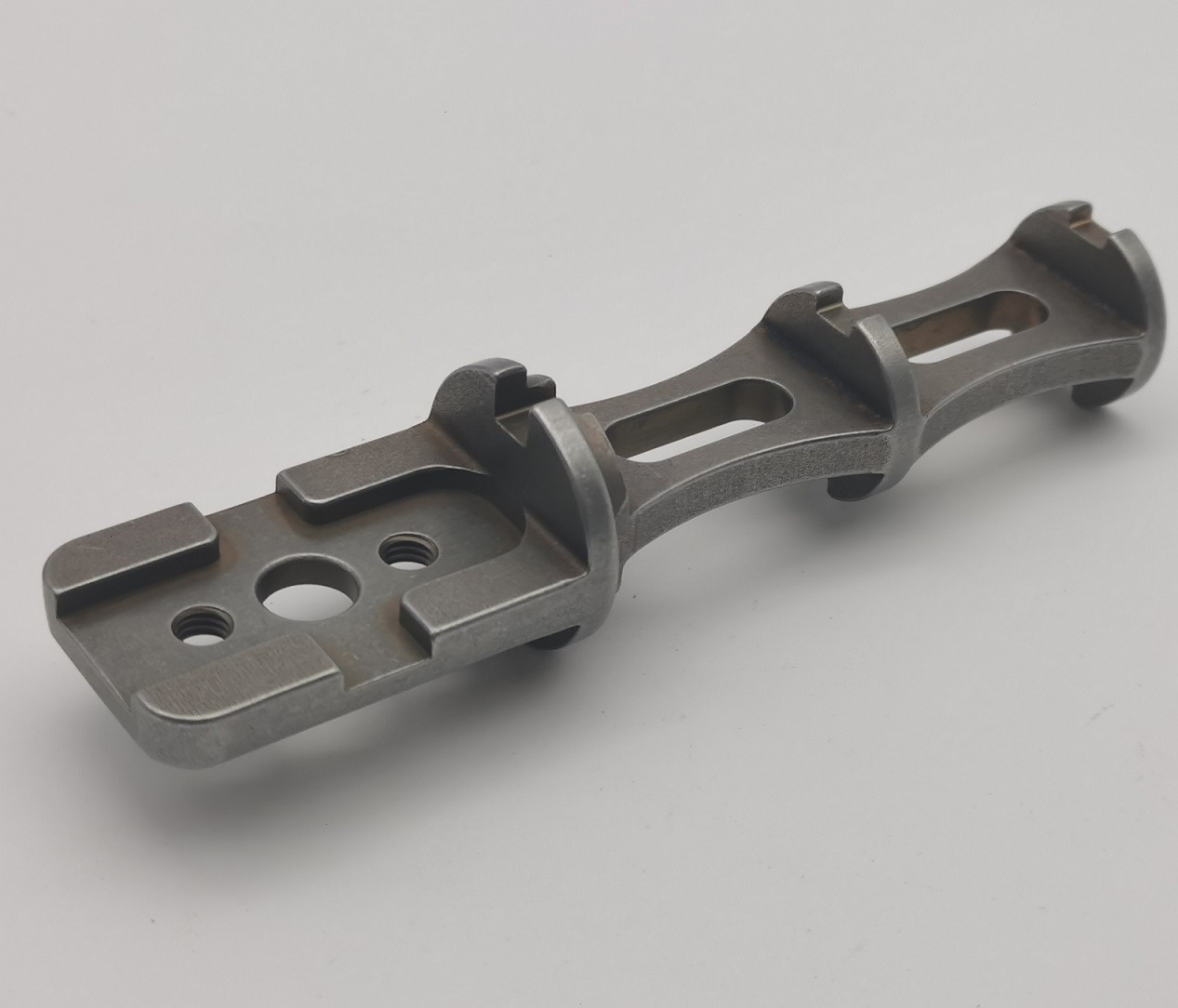

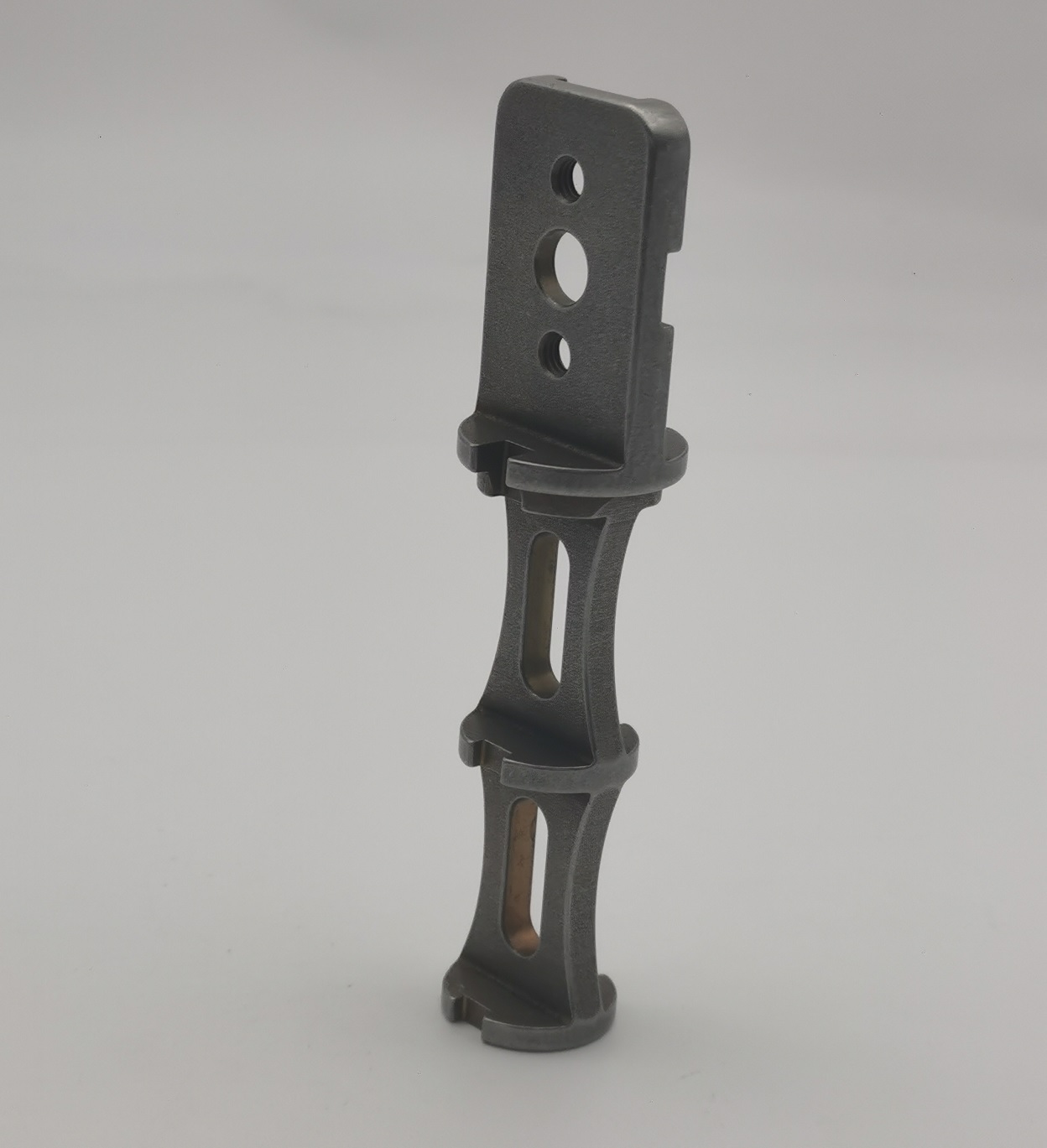

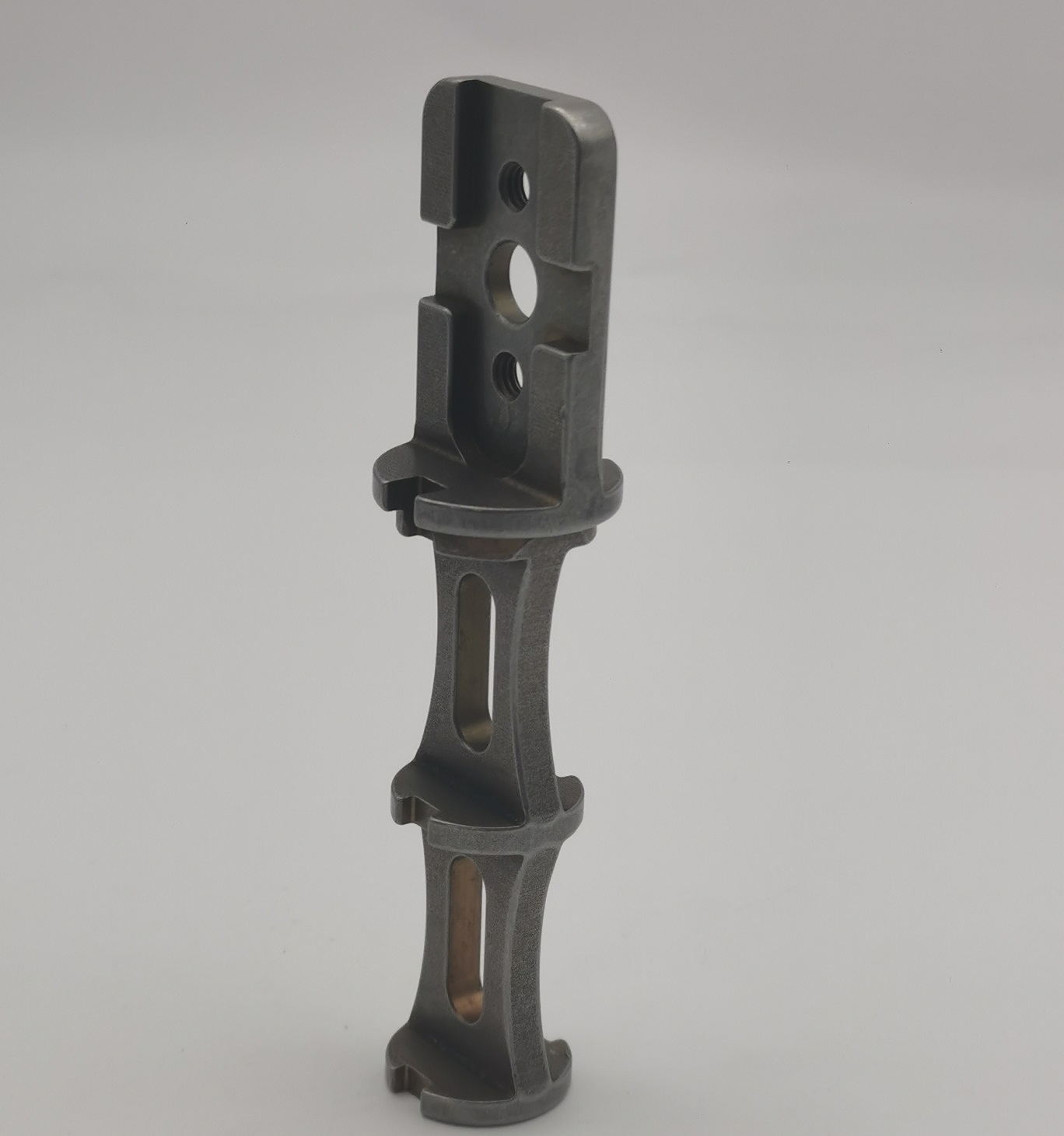

Kundenspezifischer Sägewellenadapter aus 17-4PH-Edelstahl

JGproduziertMaßgeschneiderte Sägewellenadapter aus 17-4PH-Edelstahlfür OEM-Gerätehersteller, die hochfeste, korrosionsbeständige und präzise bearbeitete mechanische Verbindungskomponenten benötigen.

Dieser Adapter wurde für industrielle Sägebaugruppen und kundenspezifische Kraftübertragungssysteme entwickelt und integriert Befestigungsfunktionen, Gewindelöcher, Positionierungsflächen und verstärkte Rippen in einer präzisionsgefertigten Gussstruktur. Durch die Kombination von Feinguss mit CNC-Bearbeitung und Wärmebehandlung bietet JG langlebige Wellenadapterlösungen, die anspruchsvolle mechanische Montageanforderungen erfüllen.

Technischer Wert

Die größte Herausforderung bei der Herstellung besteht darin, ein langes, geripptes Gussstück zu kontrollieren und gleichzeitig die Beziehung zwischen Montagefläche, Mittelloch, Gewindelöchern und gebogenen Stützabschnitten beizubehalten. JG verwendet einen kontrollierten Präzisionsgussprozess, um die komplexe Geometrie nahezu in ihre endgültige Form zu bringen, gefolgt von der CNC-Bearbeitung von Funktionsflächen, Löchern und Gewinden.

Dieser Ansatz reduziert Materialverschwendung und bewahrt gleichzeitig die Festigkeit der verstärkten Struktur. Bearbeitungszugaben, Befestigungsposition und Wärmebehandlungsreihenfolge sind geplant, um Verformungen zu begrenzen und eine zuverlässige Montage nach dem Härten aufrechtzuerhalten.

Technische Spezifikationen

Herstellungsprozess

• Überprüfung der Werkzeuge und des Gussprozesses
• Präzisionsguss aus Edelstahl 17-4PH
• Torentfernung und Vorreinigung
• CNC-Bearbeitung von Montageflächen und Durchgangslöchern
• 10-32 UNC-2B Gewindebearbeitung und -messung
• Wärmebehandlung auf 40–45 HRC mit doppeltem Anlassen
• Kontrolliertes Entgraten und Kantenverrunden
• Maß-, Gewinde- und Härteprüfung
• Endreinigung und schützende Exportverpackung

Herausforderungen bei der Herstellung

Produzieren einesMaßgeschneiderter Sägewellenadapter aus 17-4PH-Edelstahlmit dünnen Rippen, langen Schlitzen und wechselnden Wandabschnitten erfordert eine präzise Kontrolle des Gussverhaltens und der Bearbeitungsstabilität. Diese komplexen Strukturmerkmale können Risiken wie Schrumpfung, Verzug und Instabilität der Vorrichtung während der Herstellung mit sich bringen.

JGbewältigt diese Herausforderungen durch Optimierung des Gussprozesses, ausgewogenes Zuführungsdesign, definierte Bearbeitungsdaten und abgestufte Inspektionsverfahren. Für jede Wellenadapterkomponente werden die Montageplatte und die Gewindeelemente erst bearbeitet, nachdem stabile Positionierungsflächen geschaffen wurden, um genaue Montagebeziehungen aufrechtzuerhalten.

Ebenso wichtig ist die Wärmebehandlung für Sägewellenadapter aus 17-4PH-Edelstahl. Durch doppeltes Anlassen wird der erforderliche Härtebereich von 40–45 HRC erreicht und gleichzeitig die Dimensionsstabilität nach der Bearbeitung verbessert. Kritische Löcher, Gewinde und Montagebeziehungen werden nach der Wärmebehandlung überprüft, anstatt sich nur auf prozessbegleitende Messungen zu verlassen, wodurch eine zuverlässige Leistung in industriellen Sägebaugruppen und mechanischen Systemen gewährleistet wird.

Qualitätskontrolle

Die Inspektion umfasst die Materialprüfung, das Aussehen des Gussstücks, die bearbeiteten Abmessungen, die Gewindeabnahme, die Härte und den Kantenzustand. Gewindelöcher werden mit geeigneten Messgeräten überprüft und kritische Abmessungen werden mit kalibrierten Prüfgeräten gemessen. Je nach Projektanforderungen können Materialzertifikate, Härteaufzeichnungen und Maßkontrollberichte bereitgestellt werden.

Anwendungen

• Industrielle Sägewellenbaugruppen
• Schneid- und Trimmgeräte
• Montagesysteme für die Kraftübertragung
• Sondermaschinen
• Robuste mechanische Verbindungen
• Kundenspezifische OEM-Ausrüstung

Häufig gestellte Fragen

F1: Kann JG kundenspezifische Sägewellenadapter nach Kundenzeichnungen herstellen?

Ja. JG unterstützt die OEM-Produktion auf der Grundlage von vom Kunden bereitgestellten Zeichnungen, 3D-Modellen und technischen Spezifikationen. Vor der Produktion steht eine technische Prüfung zur Verfügung, um die Machbarkeit der Herstellung zu bewerten.

F2: Warum sollten Sie sich für 17-4PH-Edelstahl für Wellenadapter entscheiden?

Edelstahl 17-4PH bietet nach der Wärmebehandlung eine hohe Festigkeit, Härte und Korrosionsbeständigkeit und eignet sich daher für mechanische Komponenten, die wiederholten Belastungen und Industrieumgebungen ausgesetzt sind.

F3: Welche Herstellungsverfahren werden für diesen Wellenadapter verwendet?

Der Produktionsprozess wie der kundenspezifische Sägewellenadapter aus 17-4PH-Edelstahl umfasst Präzisionsguss, CNC-Bearbeitung, Gewindebearbeitung, Wärmebehandlung, Entgraten und Endkontrolle.

F4: Unterstützt JG die Produktion von Prototypen und Kleinserien?

Ja. JG unterstützt die Herstellung von Prototypen, Kleinserienbestellungen und die OEM-Wiederholungsproduktion entsprechend den Kundenanforderungen.

F5: Können den fertigen Teilen Inspektionsberichte beigefügt werden?

Ja. Je nach Projektanforderungen können Materialzertifikate, Härteaufzeichnungen und Maßkontrollberichte bereitgestellt werden.

Warum JG

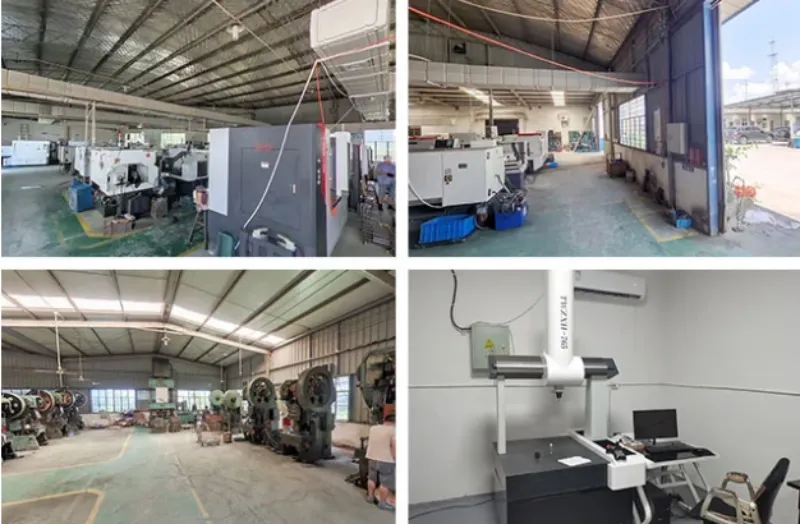

JGvereint Präzisionsguss, CNC-Bearbeitung, Koordinierung der Wärmebehandlung und Maßprüfung in einem OEM-Fertigungsprogramm. Unser Engineering-Team unterstützt Zeichnungsprüfung, Prototypenvalidierung, Kleinserien und Wiederholungsproduktion. Senden Sie Ihre 2D-Zeichnung und Ihr 3D-Modell für Feedback zur Herstellbarkeit und ein Angebot.
