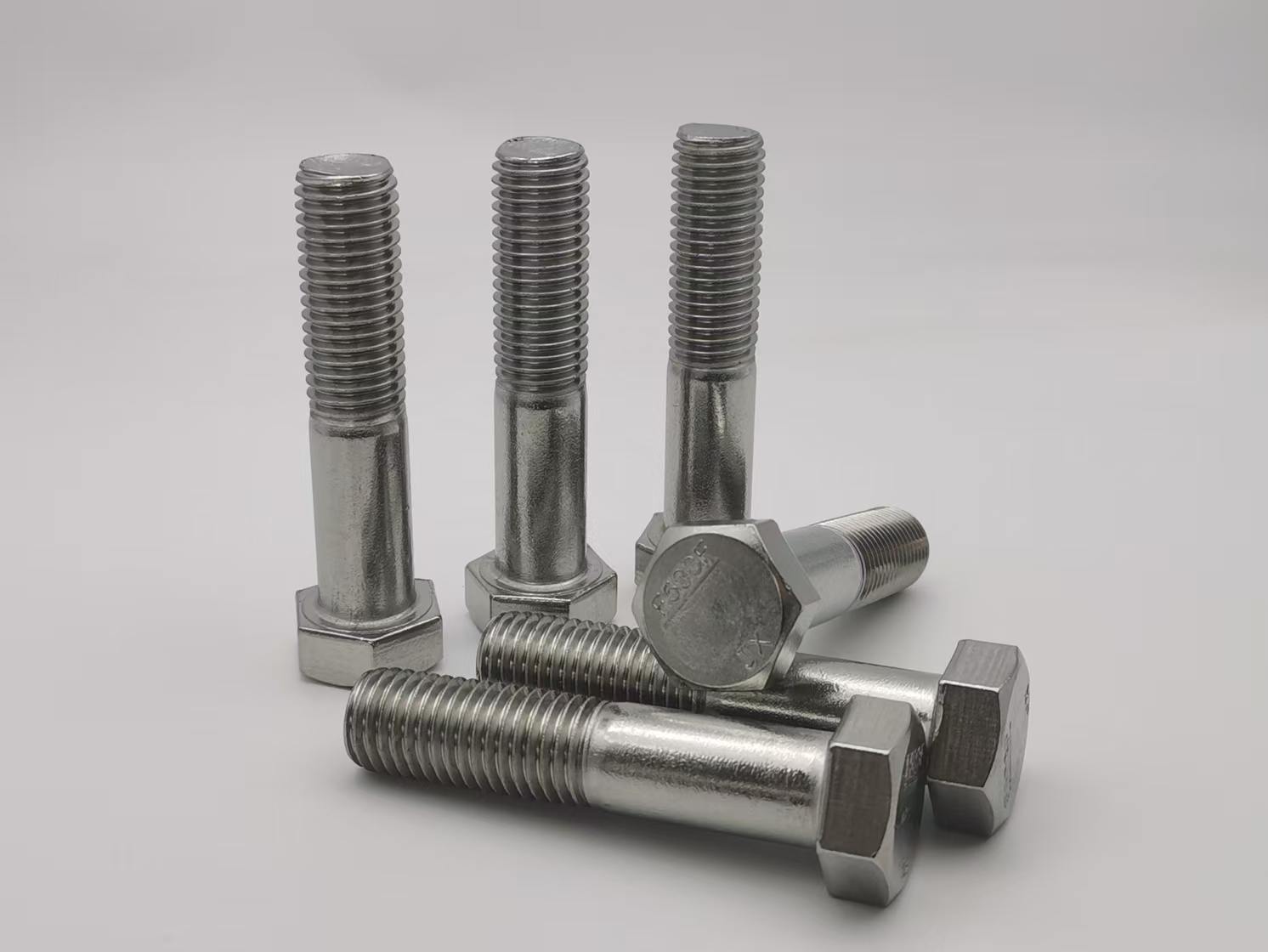

316SS 3/4-10 x 3-1/4 Sechskantschraube

316SS 3/4-10 x 3-1/4 Sechskantschraube

JG stellt die her316SS 3/4-10 x 3-1/4 Sechskantschraubefür korrosionsbeständige industrielle Befestigungsanwendungen. Dieses Verbindungselement ASTM F593 SH2 wird aus Edelstahl 316 durch kontrolliertes Kaltstauchen, Präzisionsgewindewalzen und Wärmebehandlung hergestellt. Die 316SS 3/4-10 x 3-1/4 Sechskantschraube wird gemäß den Maßanforderungen von ASME B18.2.1 hergestellt und anhand der genehmigten Zeichnung für Modell 547938 geprüft.

Technischer und fertigungstechnischer Wert

Die Umformsequenz für diese 3/4-10 x 3-1/4 Sechskantschraube aus 316SS ist darauf ausgelegt, die Kopfgeometrie, die Geradheit des Schafts und den Kornfluss zu steuern. Gerollte Gewinde sorgen für ein gleichmäßiges Gewindeprofil, ohne die Materialmaserung abzuschneiden. Die Wärmebehandlungs- und Konditionierungsparameter werden diskontinuierlich kontrolliert, um die spezifizierten mechanischen Eigenschaften nach ASTM F593 SH2 zu erreichen und gleichzeitig die Dimensionsstabilität aufrechtzuerhalten. Die angegebene Gewindekonfiguration beträgt 1,75 Zoll minimale Gewindelänge.

Für diese 3/4-10 x 3-1/4 Sechskantschraube aus 316SS ist das Ziel der mechanischen Eigenschaften eine Zugfestigkeit von 110–150 ksi (758–1034 MPa), eine Streckgrenze von mindestens 75 ksi (517 MPa) und eine Rockwell-Härte von HRC 20–32. Dies sind Spezifikationsziele; Die tatsächlichen Chargenergebnisse werden im strengen Bericht über die mechanischen Eigenschaften des Produkts aufgezeichnet.

Strenger Bericht über mechanische Eigenschaften

Jede Produktionscharge der316SS 3/4-10 x 3-1/4 Sechskantschraubeerfordert einen strengen Bericht über die mechanischen Eigenschaften. Der Bericht identifiziert das Material, den ASTM F593-Zustand, die Chargen- oder Chargennummer, den Nenndurchmesser und die anwendbare Testmethode. Es zeichnet die tatsächlichen Ergebnisse der Zugfestigkeit, Streckgrenze, Dehnung und Rockwell-Härte auf. Gemäß ASTM F593 und dem genehmigten Prüfplan werden die Prüfung von Verbindungselementen in Originalgröße und/oder Prüfungen an bearbeiteten Proben durchgeführt. Durch die Rückverfolgbarkeit werden die mechanischen Testdaten mit dem Materialzertifikat, der Wärmebehandlungscharge und dem Versandlos verknüpft.

Produktspezifikationen

Qualitätsdokumentation bei jeder Charge

• Materialzertifikat mit Ergebnissen zur chemischen Zusammensetzung und Rückverfolgbarkeit der Schmelzenzahl
• Genauer Bericht über die mechanischen Eigenschaften mit tatsächlichen Zug-, Streckgrenzen-, Dehnungs- und Härteergebnissen
• Anwendbare Testaufzeichnungen in Originalgröße und/oder an bearbeiteten Proben
• Rückverfolgbarkeit von Wärmebehandlungs- und Kaltverfestigungschargen
• Maßkontrollbericht gemäß ASME B18.2.1 und Zeichnungsanforderungen

Maß- und Sichtprüfung

Die Sechskantschraube 316SS 3/4-10 x 3-1/4 wird auf Gewindestärkenakzeptanz, Gesamtlänge, Gewindelänge, Schlüsselweite des Kopfes, Kopfhöhe, Schaftdurchmesser, Fase und Unterkopfgeometrie geprüft. Verarbeitungsprüfungen bestätigen, dass die Verbindungselemente sauber und frei von schädlichen Graten, Nähten, Überlappungen und Oberflächenfehlern sind. Vor der Massenproduktion können fünf Vorserienmuster zur Genehmigung eingereicht werden.

OEM-Lieferung von JG

JG unterstützt die zeichnungsbasierte Produktion, Mustergenehmigung und Massenlieferung der 316SS 3/4-10 x 3-1/4 Sechskantschraube. Für die Exportverpackung werden stabile Kartons mit Chargenkennzeichnung und schützender Außenverpackung verwendet. Kontaktieren Sie JG mit Ihrer Zeichnung, Ihrem Jahresbedarf und Ihren Dokumentationsanforderungen für ein Angebot316SS 3/4-10 x 3-1/4 Sechskantschraube.
