Kundenspezifischer 7075-T6-Aluminium-Hebearm, 4-Achsen-CNC-Bearbeitung

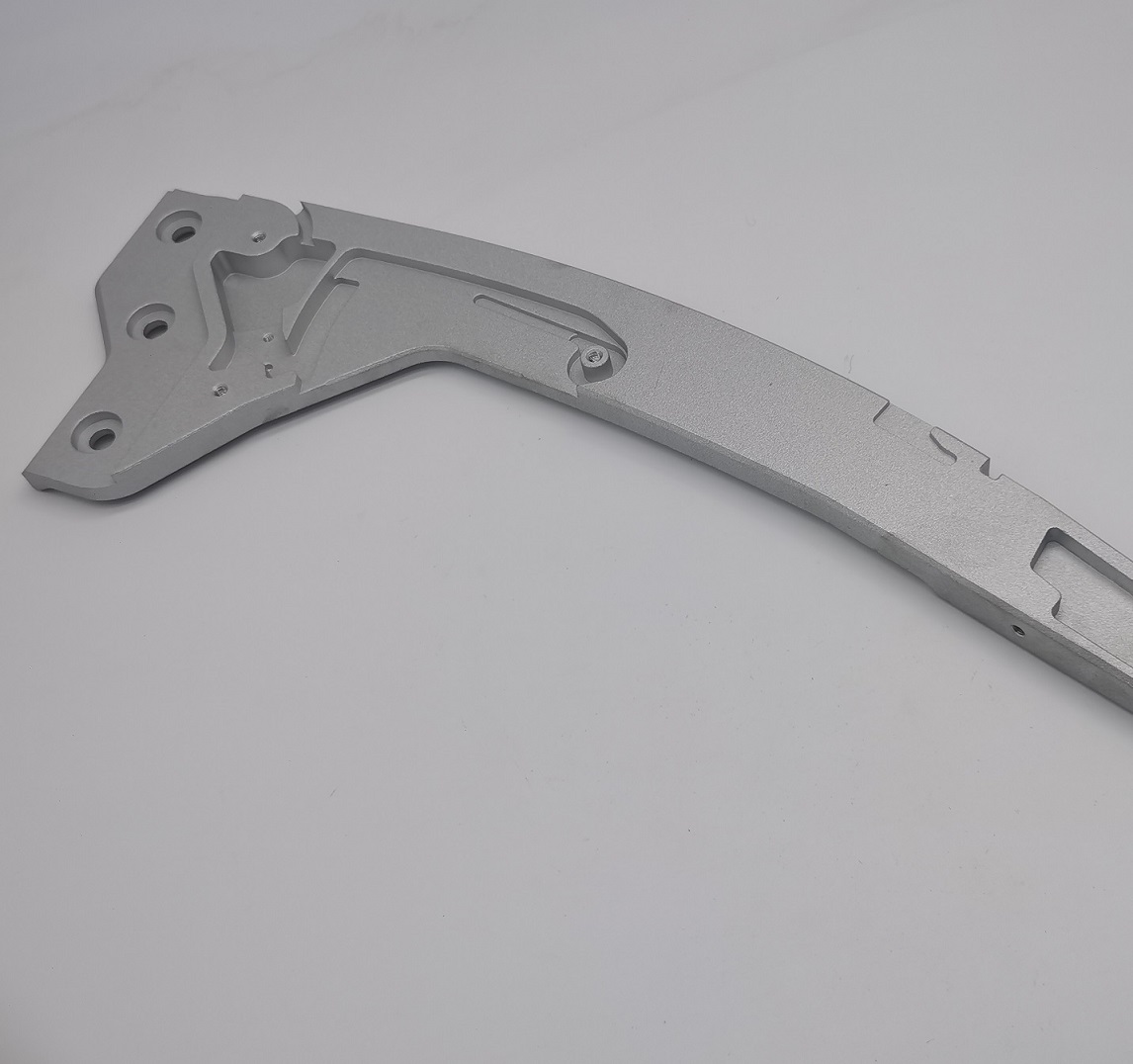

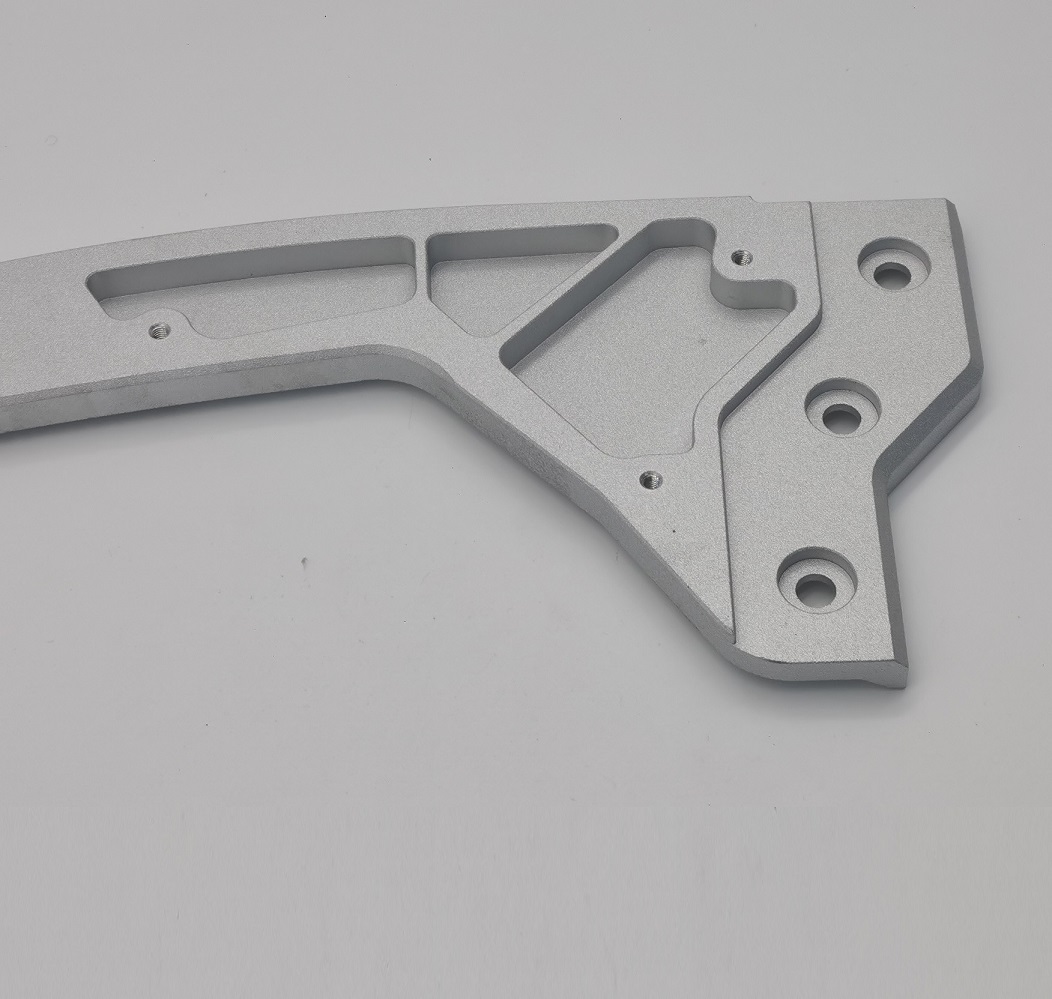

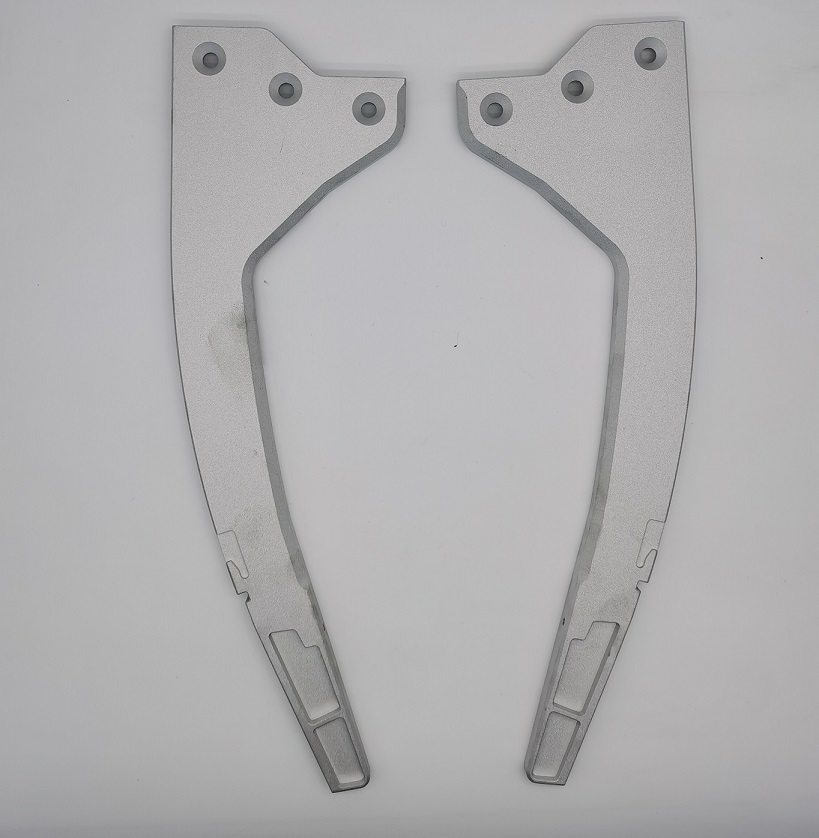

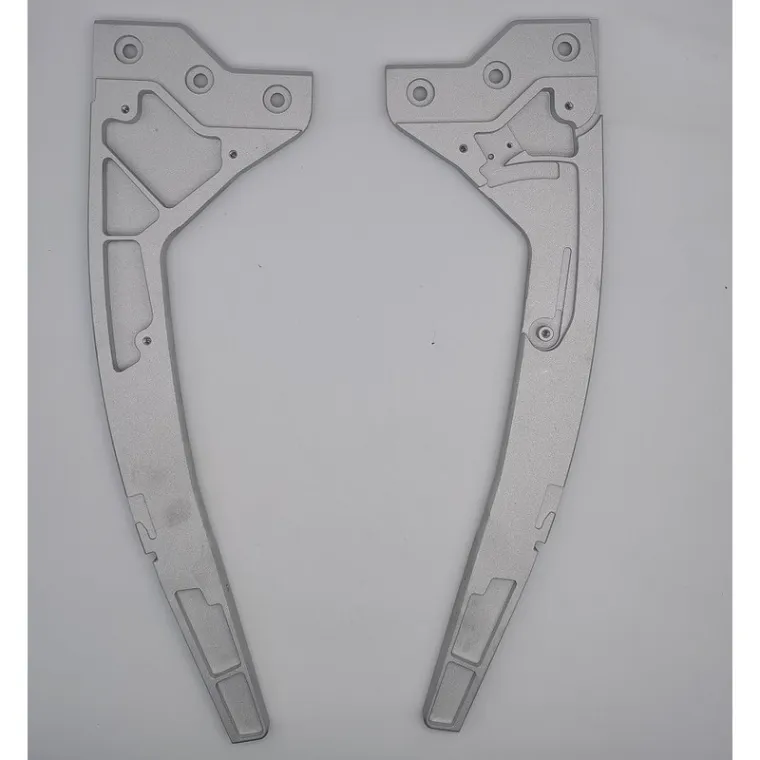

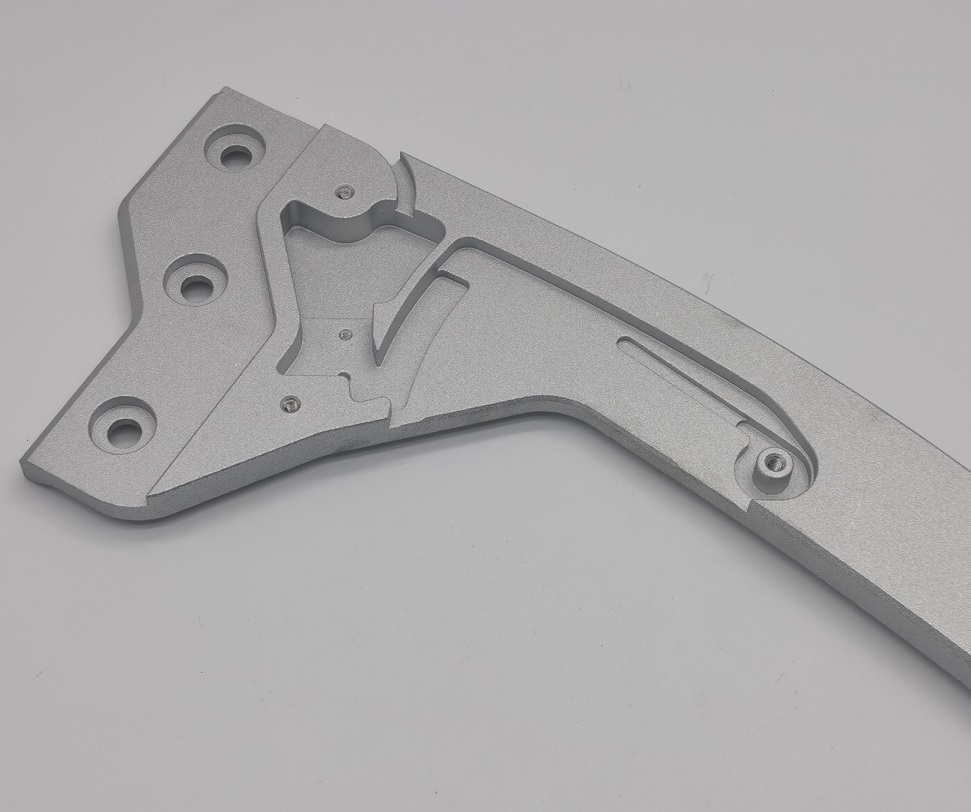

JGstellt die herKundenspezifischer 7075-T6-Aluminium-Hebearm, 4-Achsen-CNC-Bearbeitung. Dieses lange, gebogene Strukturbauteil vereint Befestigungslöcher, Senkungen, Gewindelöcher, Schlitze, Taschen, dünne Rippen und konturierte Kanten in einem präzisionsgefertigten Teil. Es eignet sich für kundenspezifische Mobilitätssysteme, Handhabungsgeräte, Automatisierungsmechanismen und andere OEM-Baugruppen, bei denen geringes Gewicht, Festigkeit und genaue Ausrichtung wichtig sind.

Das fertige Bauteil ist ca. 416,65 mm lang. Produzieren einesHebearm aus 7075-T6-Aluminiumdieser Länge erfordert viel mehr als nur einfaches Profilfräsen. Material muss von mehreren Flächen entfernt werden, während der Arm stabil, flach und maßhaltig bleibt. JG verwendet geplante Schruppsequenzen, kontrollierte Spannungen und ausgewogene Schlichtdurchgänge, um Restspannungsbewegungen und Bearbeitungsverzerrungen zu reduzieren.

Warum 4-Achsen-CNC-Bearbeitung wichtig ist

Mehrere Features dieses Teils befinden sich auf unterschiedlichen Flächen und in unterschiedlichen Ausrichtungen. Ein 4-Achsen-Bearbeitungszentrum ermöglicht es dem Werkstück, sich zwischen den Arbeitsgängen zu drehen und dabei einen konsistenten Bezugspunkt beizubehalten. Dies reduziert wiederholte manuelle Neupositionierungen und trägt dazu bei, die Beziehung zwischen Senkungen, Montagelöchern, Seitenlöchern, Gewinden, Schlitzen und bearbeiteten Taschen beizubehalten. Für einen Brauch4-Achsen-CNC-gefräster HebearmEine zuverlässige Feature-zu-Feature-Ausrichtung wirkt sich direkt auf die Montage- und Bewegungsleistung aus.

JGentwickelt spezielle Vorrichtungen für die lange Aluminiumplatte und steuert die Spannkraft, damit das Werkstück gestützt wird, ohne dass es aus der Form gezogen wird. Bei der Grobbearbeitung bleibt ein kontrolliertes Material für den Spannungsausgleich übrig, bevor die endgültigen Abmessungen fertiggestellt sind. Kritische Löcher und Passmerkmale werden nach den Haupttaschenbearbeitungsvorgängen fertiggestellt, was die Arbeit erleichtertHebearm aus 7075-T6-AluminiumAufrechterhaltung eines genauen Abstands und einer wiederholbaren Montage.

Fertigungsherausforderungen und JG-Lösungen

• Langteilverformung:Ausgewogene Werkzeugwege und abgestuftes Schruppen helfen dabei, Durchbiegungen und Verdrehungen auf der Länge von ca. 416,65 mm zu kontrollieren.
• Mehrseitige Genauigkeit:Die 4-Achsen-Indizierung sorgt für eine gemeinsame Referenz für Löcher, Senkungen, Gewinde, Schlitze und Seitenmerkmale.
• Dünnwand- und Rippenbearbeitung:Optimierte Schnittparameter reduzieren Vibrationen, Rattern und lokale Durchbiegung um leichte Taschen herum.
• Konsistenz der Lochposition:Kritische Montagemerkmale werden anhand festgelegter Bezugspunkte mithilfe von KMG und Präzisionsmessgeräten überprüft.
• Gratkontrolle:Kanten, Schlitze, Senkungen und Gewindelöcher werden sorgfältig entgratet, ohne die Funktionsgeometrie zu verrunden.
• Einheitliches Erscheinungsbild:Durch kontrolliertes Kugelstrahlen entsteht eine gleichmäßig matte Textur, während Präzisionsoberflächen und Gewinde nach Bedarf geschützt werden.

7075-T6-Aluminium für hochfeste Leichtbauteile

7075-T6-Aluminium bietet ein gutes Verhältnis von Festigkeit zu Gewicht und eine gute Bearbeitbarkeit für anspruchsvolle Strukturbauteile. Im Vergleich zu vielen Allzweck-Aluminiumsorten eignet es sich gut für Teile, die leicht bleiben und gleichzeitig mechanische Belastungen tragen müssen. JG überprüft eingehendes Plattenmaterial und sorgt auf Anfrage für die Rückverfolgbarkeit. JedeKundenspezifischer 7075-T6-Aluminium-Hebearm, 4-Achsen-CNC-Bearbeitungwird nach Zeichnungs- und Revisionsvorgaben des Kunden gefertigt.

Kugelgestrahlte Oberfläche

Nach der CNC-Bearbeitung und der vollständigen Entgratung erhält das Teil eine kugelgestrahlte Oberfläche. Durch das Kugelstrahlen werden geringfügige Bearbeitungsglanzpartikel entfernt und auf der großen, gekrümmten Oberfläche und den vertieften Taschen ein gleichmäßig mattes Erscheinungsbild erzeugt. Die Prozesskontrolle ist wichtig, da übermäßiges Strahlen scharfe Kanten, kleine Gewinde und Präzisionslöcher beeinträchtigen kann. JG schützt bzw. prüft Funktionsmerkmale nachHebearm aus kugelgestrahltem Aluminiumbleibt sauber, gratfrei und bereit für die Montage oder einen vom Kunden vorgegebenen anschließenden Beschichtungsprozess.

Herstellungsprozess

1. Vorbereitung der 7075-T6-Aluminiumplatte und Materialüberprüfung
2. Vorrichtungsentwurf und Bezugsplanung für das lange gebogene Bauteil
3. 4-Achsen-CNC-Schruppfräsen und spannungsausgeglichener Materialabtrag
4. Präzisionsbearbeitung von Taschen, Schlitzen, Senkungen, Bohren und Gewinden
5. Fertigprofilieren, Anfasen und Bearbeiten dünnwandiger Merkmale
6. Manuelles und maschinelles Entgraten aller zugänglichen Kanten
7. Kugelstrahlen für eine gleichmäßig matte Oberfläche
8. KMG und Maßprüfung kritischer Merkmale
9. Endreinigung, Sichtprüfung und Schutzverpackung

Qualitätskontrolle

Qualitätskontrollen werden während der gesamten Produktion durchgeführt, nicht erst nach dem letzten Arbeitsgang. Der Zustand der Rohplatte, die Position der Vorrichtung, die Abmessungen im Prozess und die fertige Geometrie werden überwacht, um den langen Arm stabil zu halten. Mit der KMG-Inspektion können kritische Lochpositionen und Merkmalsbeziehungen überprüft werden, während Lehren und kalibrierte Messwerkzeuge Senkungen, Dicken, Gewinde und Gesamtabmessungen überprüfen. DerKundenspezifischer 7075-T6-Aluminium-Hebearm, 4-Achsen-CNC-Bearbeitungwird nach dem Strahlen einer Sichtprüfung unterzogen, um eine gleichmäßige Oberfläche ohne offensichtliche Kratzer, Flecken, eingebettete Medien oder verbleibende Grate zu bestätigen. Materialzertifikate, Maßberichte und RoHS-Dokumentation sind bei Bedarf verfügbar.

Anwendungen

• Mobilitäts- und Hebemechanismen
• Industrielle Automatisierungsausrüstung
• Materialtransportbaugruppen
• Präzisionsmechanische Verbindungen
• Leichte Strukturausrüstung
• Kundenspezifische OEM-Maschinen

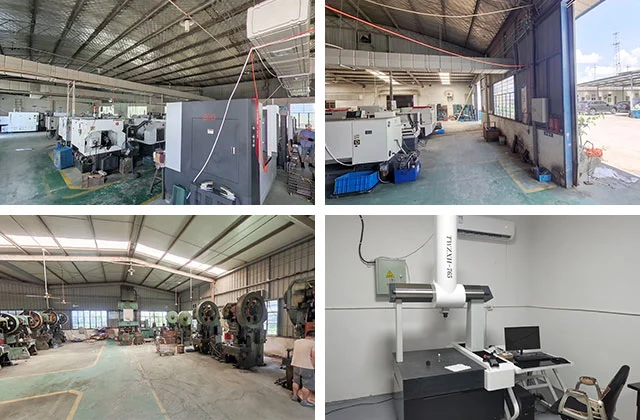

Warum JG wählen?

• Mehr als 20 Jahre Erfahrung in der OEM-Präzisionsbearbeitung
• 4-Achsen-CNC-Bearbeitung für komplexe mehrseitige Aluminiumteile
• Erleben Sie die Kontrolle von Verformungen bei langen und dünnen Bauteilen
• Unterstützung bei der Prototypen-, Kleinserien- und Serienfertigung
• KMG-Inspektion und dokumentierte Qualitätskontrolle
• Technisches Feedback zur Herstellbarkeit und stabilen Produktion
• Exporterfahrung bei der Betreuung von Kunden in Europa und Nordamerika

SchickenJGIhre 2D-Zeichnung, Ihr 3D-Modell, Ihre Materialspezifikation und Ihre Jahresmenge für eine schnelle Fertigungsüberprüfung. Unser Ingenieurteam bewertet die Bearbeitungsdaten, die Vorrichtungsstrategie, Toleranzrisiken und Oberflächenanforderungen für Ihren KundenKundenspezifischer 7075-T6-Aluminium-Hebearm, 4-Achsen-CNC-Bearbeitung. JG unterstützt vertrauliche OEM-Projekte von der Prototypenvalidierung bis zur Wiederholungsproduktion.
