M10 verzinkter Grundplattenstift mit Gewinde

JG stellt die herM10 verzinkter Grundplattenstift mit Gewindefür industrielle Montage-, Befestigungs- und Gerätemontageanwendungen. Diese kundenspezifische Montagekomponente mit M10-Gewinde kombiniert eine breite Grundplatte aus gestanztem Stahl mit einem Präzisions-Außengewinde und schafft so eine stabile lastverteilende Verbindung für OEM-Baugruppen.

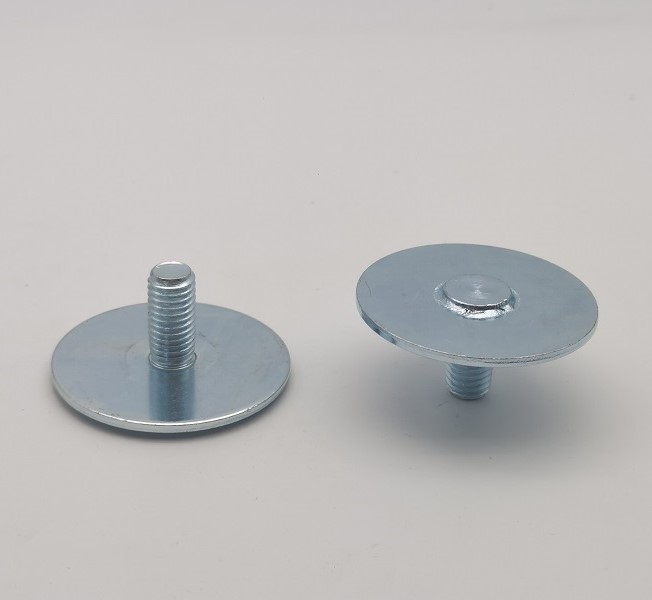

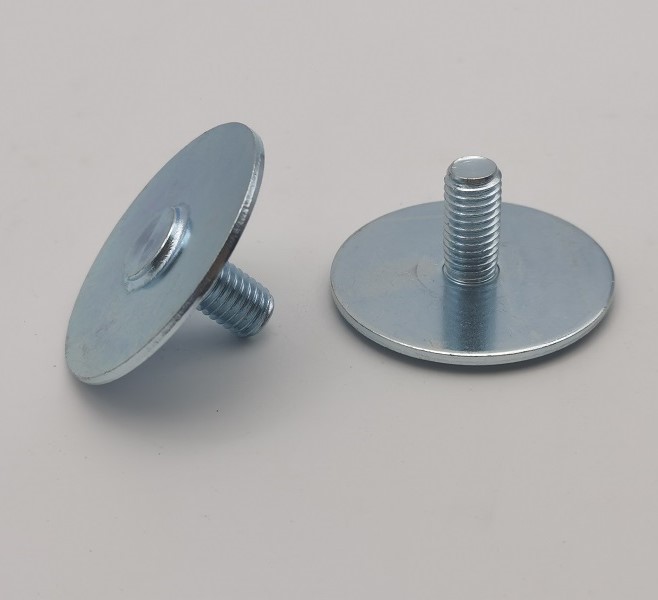

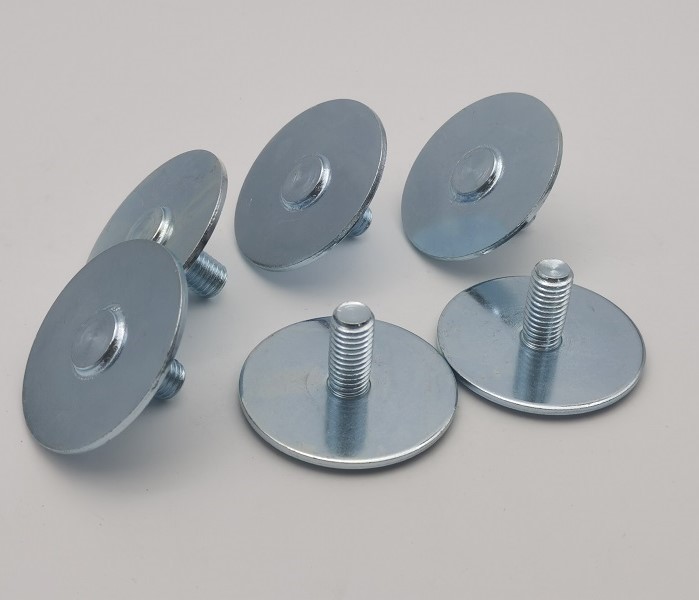

Der verzinkte M10-Grundplattenstift mit Gewinde ist aus kohlenstoffarmem Stahl AISI 1008 oder einem zugelassenen Äquivalent hergestellt. Die Komponente hat eine runde Basis von 49,5 ± 0,3 mm, eine Plattenstärke von 2,2 mm und ein M10×1,5-6g-Außengewinde mit einer Gewindelänge von 20 mm. Alle Maße werden gemäß Zeichnung M030192 hergestellt und geprüft.

Herstellungsprozess und technischer Wert

Die Herstellung des M10-Grundplattenstifts mit verzinktem Gewinde erfordert das kontrollierte Ausschneiden und Stanzen der runden Platte, die Vorbereitung des Gewindestifts, das Gewinderollen, eine sichere mechanische Verbindung, das Entgraten, Reinigen und eine klare Verzinkung. Die Prozesskontrolle konzentriert sich auf die Ebenheit der Grundplatte, die Rechtwinkligkeit der Stifte, die Sicherheit der Verbindung und eine konsistente Gewindegeometrie.

Die breite 49,5-mm-Basis verteilt die Montagelast auf eine größere Auflagefläche. Die genaue Ausrichtung zwischen Gewindestift und geprägter Platte unterstützt eine stabile Installation. Nach der Montage und Beschichtung wird das M10×1,5-6g-Gewinde mit kalibrierten GO/NO-GO-Messgeräten überprüft, um zu verhindern, dass Beschichtungsablagerungen die Passform beeinträchtigen.

Anwendungen

• Montage von Industrieanlagen
• Blech- und Gehäusebaugruppen
• Maschinenschutz und Zugangsklappen
• Automobil- und Transportbaugruppen
• Kundenspezifische OEM-Befestigungssysteme

Klare Verzinkung gemäß ASTM B633

Der verzinkte M10-Grundplattenstift mit Gewinde erhält eine klare Verzinkung gemäß ASTM B633 SC2 Typ V. Die Beschichtung sorgt für ein sauberes metallisches Aussehen und Korrosionsschutz bei gleichzeitiger Beibehaltung der funktionalen Gewindeabmessungen. Beschichtungsabdeckung, Aussehen und Fadenakzeptanz werden nach der Endbearbeitung überprüft.

Technische Spezifikationen

Qualitätskontrolle und Chargenberichte

Jede Charge davonM10 verzinkter Grundplattenstift mit Gewindewird durch Materialeingangskontrolle, prozessbegleitende Maßkontrollen und Endkontrolle kontrolliert. Zu den kritischen Merkmalen gehören Plattendurchmesser und -dicke, Gewindelänge, M10×1,5-6g-Messwertaufnahme, Stiftausrichtung, Verbindungsintegrität und Zustand der fertigen Oberfläche.

• Materialzertifikat mit chemischer Zusammensetzung und mechanischen Eigenschaften
• Strenger Bericht über die mechanischen Eigenschaften für jede Produktionscharge
• Maßkontrollbericht gemäß Zeichnung M030192
• Inspektion des Gewinde-Gut/Schlecht-Messgeräts nach dem Plattieren
• Beschichtungsinspektionsbericht und Chargenrückverfolgbarkeit
• Prüfung des gemeinsamen Herausziehens, Herausdrückens oder Drehmoments, wenn dies im genehmigten Kontrollplan vorgesehen ist

Anforderungen an die Verarbeitung

Der M10-Basisplattenstift mit verzinktem Gewinde muss frei von Graten und scharfen Kanten sein. Fertige Teile müssen außerdem frei von Öl, Lösungsmittelrückständen, Korrosion, Flecken und anderen Verunreinigungen sein. Eine visuelle Inspektion bestätigt eine saubere, gleichmäßige verzinkte Oberfläche ohne Beschädigungen, die die Montage oder das Erscheinungsbild beeinträchtigen könnten.

OEM-Fertigung von JG

JG unterstützt Prototypen, Produktionsmuster und die Serienfertigung desM10 verzinkter Grundplattenstift mit Gewinde. Die technische Prüfung umfasst Herstellbarkeit, Werkzeuge, Gewindekontrolle, Verbindungsprüfung, Beschichtung und Inspektionsdokumentation. Senden Sie JG Ihre Zeichnung, Ihren Jahresbedarf und Ihre Anforderungen an Qualitätsdokumente für ein Angebot.
